Labor für Elektronik

Praktikum im Labor Elektronik

Das Praktikum läuft über zwei Semester. In jedem Semester werden drei Versuche durchgeführt. Dabei ist jeder Versuch viermal vorhanden.
Somit kann jeder Student den Versuch eigenständig durchführen. Es werden Teile der Versuche mit dem Schaltungssimulationsprogramm PSpice am PC simuliert.

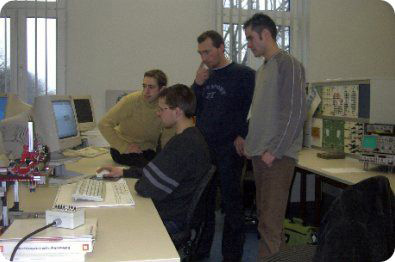

Aufbau der Versuchschaltungen:und Simulation am PC

Folgende Versuche werden derzeit angeboten:

  • Gleichspannungsversorgung
  • Es werden Messungen an verschiedenen Gleichrichterschaltungen durchgeführt.
  • Transistoren
  • Es werden die Kenndaten eines Transistors aufgenommen und in eine Verstärkerschaltung übertragen.
  • Kippschaltungen
  • Es werden Messungen an Kippschaltungen mit Transistoren durchgeführt.
  • Zeitgeberschaltungen
  • Es werden verschiedene Schaltungen mit dem Timerbaustein 555 durchgeführt.
  • Digitale Schaltungen
  • Es werden Logikbausteine und Flip-Flop Schaltungen aufgebaut und das Zeitdiagramm erstellt.
  • Operationsverstärker
  • Es werden einige Grundschaltungen mit Operationsverstärkern aufgebaut und getestet.
